熱壓機舉例說明滑閥換向閥的工作原理

發布時間：2023-03-16T11:08:16更新時間：2023-03-16T11:08:00 瀏覽量：127

[內容摘要]：熱壓機舉例說明滑閥換向閥的工作原理。橡膠熱壓成型機泵的供液壓力和所消耗的功率與被加工工件的變形阻力有關，工作變形阻力大，泵的供液壓力和所消耗的功率也大，反之則小。抽真空平板硫化機基本投資省，占地面積小，日常維護和保養簡單。泵直接傳動系統中...

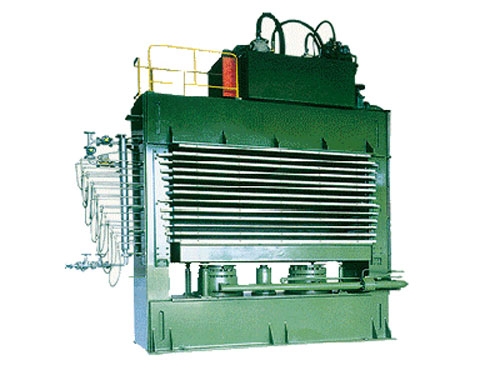

熱壓機舉例說明滑閥換向閥的工作原理。橡膠熱壓成型機泵的供液壓力和所消耗的功率與被加工工件的變形阻力有關，工作變形阻力大，泵的供液壓力和所消耗的功率也大，反之則小。抽真空平板硫化機基本投資省，占地面積小，日常維護和保養簡單。泵直接傳動系統中的液壓泵均按油壓機的最大工作速度和工作壓力選定，而油壓機在充液行程、回程、輔助工序和所需工作壓力較小時，液壓泵都得不到充分利用，尤其是大噸位的油壓機，其利用系數很低。因此，油壓機趨于將工作速度和工作壓力進行分級傳動。油壓熱壓機適用于FPC（柔性線路板）,HSC（斑馬紙），TAB與LCD及PCB的連接。由于消費類電子產品中PCB或FPC的Pitch趨于細小化，傳統錫焊工藝已經難以滿足極細熱壓的要求。ACF制程已逐步被手機設計商所應用。雙層熱壓機根據熱壓的媒介不同，可以分為錫焊，ACF（異向導電膠帶），ACP（異向導電膠水），TBF（熱熔膠膜）。

①熱壓機滑閥式換向閥的工作基本原理，閥的結構設計主體為閥體1與國通過柱形閥芯2。閥芯可在一個閥體孔內軸向進行滑動。閥體孔里的環形沉害。1

溝槽與在閥體底面上開口的相應的主袖口(p、 A、2B、 T)連通。線軸的肩部覆蓋匯切槽

當通過油路的溝槽“口”被切斷時，軸肩不會

僅覆蓋底切槽，并覆蓋底切槽3旁邊的閥體孔

一段時間長度。當臺肩不遮蓋沉割槽(閥芯打開〉時，此油路系統就與中國其他控制油路進行接通。沉割槽數目〈與主油口P、A、B 、T不相通的沉割槽或是一個專門與泄油口L相通的沉割槽不計入槽數〉及臺肩

(a)工作原理示意圖。圖形符號的數量直接關系到閥門的功能、性能、體積和工藝

關系?；y式換向工作原理和圖形符號1閥體2滑芯是3個主袖口，因為壓油閥芯可以在閥體孔內做軸向運動，所以依靠口) ; 4朱割槽; 5眉，閥芯在閥孔的不同位置，可以使一些油通過，然后飛 J 使一些油關閉。例如，如圖6-13(a)所示，閥芯可以有左、中、右三個工作位置，當閥芯2在圖中位置時，四個套圈 P、 a、 B、 T 關閉,當閥芯由驅動裝置移動到一定距離時，套管 p 與 a 相連，油口 b 與 T 相連，然后液壓源的壓力油從閥 p 口 a 到液壓缸從閥 p 口 a 到液壓缸左腔 XI 缸右腔套管流體從閥 b 到油箱通過 T 口,氣缸活塞向右移動 = 當閥芯向右移動一定距離時，油口 P 與 B 連接，油口 A 與 T 連接，流體流向相反，活塞向左移動。這種閥芯特別適合由電磁鐵和其它機構來操作和驅動。

(2)熱壓機滑動換向閥的圖形符號由幾個相鄰的矩形組成。每個矩形表示換向閥的一個工作位置，而矩形中的箭頭表示由閥控制的流動方向和油路之間的連接。符號\\\"-\\ \"或\\\"a L\\ \"表示油路被閥芯封閉。矩形兩端的符號表示閥門的操作驅動機構和定位方式。字母P，A，B，T等。分別標明連接主袖帶和液壓系統的油路名稱。通常P表示液壓泵或壓力源，A和B分別表示執行機構的入口和出口，T表示油箱。
